新聞中心
聯(lián)系我們
手 機：19279864570
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國順路936號5幢
玻纖+尼龍注塑加工的福音？詳解樹枝狀聚合物
|
一 玻纖+尼龍難以注塑加工怎么辦？ |
據(jù)統(tǒng)計，2014年國內(nèi)尼龍切片產(chǎn)量超過325萬噸，尼龍用量在工程塑料中位居第一！尼龍材料由于高度對稱和氫鍵等效應，具有很高的結晶度，從而具備非常優(yōu)異的力學性能。因此，注塑級玻纖增強尼龍大量應用于汽車、電子等高科技行業(yè)。
然而，尼龍在添加玻纖等增強材料時，熔融指數(shù)小，難以注塑加工；這對尼龍制品的尺寸穩(wěn)定性和表面效果產(chǎn)生很大的影響！

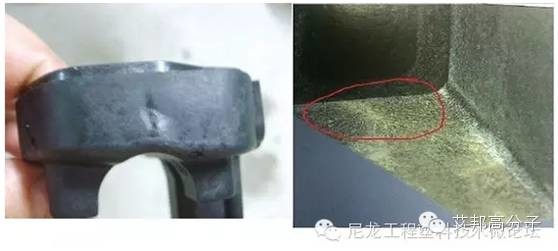

圖：塑料制件中“浮纖”現(xiàn)象，來源于尼龍工程塑料技術微論壇
如何才能降低尼龍的注塑加工難度？威海晨源分子新材料有限公司研發(fā)生產(chǎn)出第四代新型高分子材料—樹枝狀聚合物。該聚合物是一種流動改善劑，它既能成倍地增加尼龍的熔指，又可以避免力學性能的降低。
|
二 為何樹枝狀聚合物能改善流動性？ |

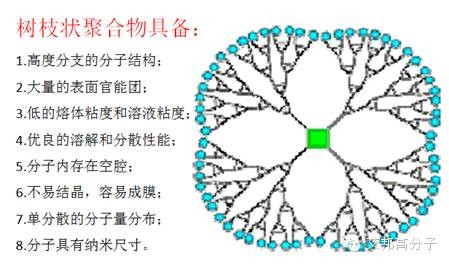

20世紀80年代初，樹枝狀聚合物由美國化學家Tomalia DA博士發(fā)明并成功合成。近10多年來，樹枝狀聚合物由于以上特點，在生物醫(yī)學領域得到很多的應用，包括納米級生物傳感器、納米級催化劑等。其實樹枝狀聚合物在高分子材料加工還有更廣闊的應用，比如：降低熔體粘度、改善流動性、提高顏填料的分散性、利于吹膜等。
為什么說樹枝狀聚合物能改善尼龍的加工流動性？我們來舉個例子：有兩份平均分子量相同的線性聚合物（稱為A）和樹枝狀聚合物（稱為B），如下圖所示：

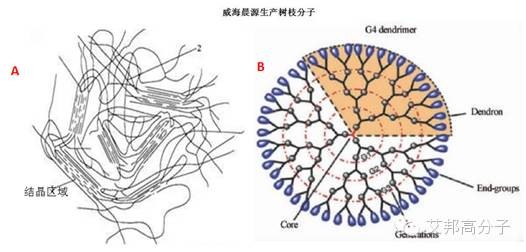

圖：線性聚合物A和樹枝狀聚合物B
1.首先比較它們的流動性能：A由于是線性的，很容易纏結，易結晶；B是樹枝狀的，具有高度支化結構（主鏈短，支鏈多），由于空間位阻作用，分子間纏結較少，具有低熔體粘度特性。
2.其次是力學性能：樹枝狀聚合物表面大量的官能團使其具備很好的偶聯(lián)作用，保證具有較大分子間的力，從而保持很好的材料力學性能。
下面我們通過表格來說明在雙螺桿擠出造粒過程中，添加不同型號樹枝狀聚合物所帶來的機頭壓力、主機電流、尼龍力學性能的變化程度，以及熔融指數(shù)的提高程度：
|
配方 |
機頭壓力/ MPa |
主機電流/A |
拉伸強度/ MPa |
熔指g/10min |
|
1 |
0.4 |
16 |
83.33 |
37.02 |
|
1+0.5%CYD-701 |
0.3 |
14 |
80.41 |
72.22 |
|
1+0.8%CYD-701 |
0.3 |
14 |
66.4 |
247.52 |
|
1+0.5%CYD-801 |
未測 |
12 |
83.92 |
74.5 |
|
1+1%CYD-801 |
未測 |
12 |
82.04 |
72.82 |
|
1+2%CYD-801 |
未測 |
12 |
80.33 |
85.26 |
|
2 |
0.8 |
16 |
162.72 |
29.26 |
|
2+0.58%CYD-701 |
0.6 |
14 |
133.56 |
110.06 |
|
3 |
1 |
19 |
185.76 |
23.53 |
|
3+0.5%CYD-701 |
0.6 |
17 |
165.73 |
64 |
配方：1為PA66，2為75%PA66 +25%GF， 3為70%PA66 +30%GF
如上表所示：添加少量701系列樹枝狀聚合物，擠出機機頭壓力減小25-40%，主機電流減小10%以上，對擠出機的要求大幅度降低。拉伸強度減小5-18%，但是熔指增加的幅度非常之大，達到94-570%，從而大大方便了其注塑加工！另外，801系列的樹枝狀聚合物則無損塑料基體的力學性能，而且也可以翻倍提升純PA66的熔指，故需要根據(jù)實際需求來選擇合適型號的樹枝狀聚合物。
|
三除了改善流動性，樹枝狀聚合物還有什么功能？ |
當然，樹枝狀聚合物不僅僅能提高塑料的熔指，它還至少有以下三種功能：
1. 塑料增韌改性：樹枝狀聚合物結構的增韌劑具有優(yōu)異的流動性和分散性，尤其適合高填充和高增韌體系，可以減少增韌劑的用量從而達到降低成本的作用，樹枝狀增韌劑替代傳統(tǒng)POE應用于PP體系時，可以比同等份數(shù)POE提升40%~60%以上的沖擊強度。
2.應用在透明性塑料和薄膜領域：相對于傳統(tǒng)高分子材料，樹枝狀聚合物玻璃化溫度更低，更容易成膜，不容易結晶，適合透明性塑料和薄膜領域的應用，可以替代含氟聚合物PPA應用在PE薄膜領域。
圖：PE薄膜
3. 功能化：樹枝狀聚合物表面大量的官能團使其可具備很高的化學活性，并可通過端基改性來獲得更多的功能性基團，樹枝狀聚合物通過表面修飾大量不同的官能團可實現(xiàn)在不同塑料和橡膠品種中的應用。
圖：上海交大化學化工學院朱新遠院長（左）與威海晨源分子新材料有限公司李武松總經(jīng)理（北大博士）
關于晨源分子(CYD)
威海晨源分子新材料有限公司為亞洲首家研發(fā)、生產(chǎn)樹枝狀聚合物材料的高新技術型企業(yè)，擁有樹枝狀聚合物領域的唯一院士工作站，核心團隊在樹枝狀聚合物研發(fā)和應用領域具有20多的經(jīng)驗積累。
晨源分子(CYD)在為北京大學、清華大學、中科院提供樹枝狀聚合物用于科學實驗之后，現(xiàn)已開始實現(xiàn)樹枝狀聚合物的產(chǎn)業(yè)化！至今，已收到澳大利亞、美國和歐洲等全球各地訂單，廣泛應用于塑料、涂料油墨、生物醫(yī)用、納米材料、催化劑載體、水處理等領域。
